電機安裝底座尺寸是有一定標準的，具體的安裝方式在電機機身上的銘牌上也有一定的標注，不同的 電機安裝底座型號的含義都不同，這里就來和大家分享和解答電機安裝底座尺寸參數的相關資訊。

電機安裝底座尺寸參數

1.電機的安裝方式(見下圖)是指它與機械系統中的框架或其他部件連接的方式。有兩種形式的代碼，一種是IMBx，另一種是IMVy。其中IM是國際安裝代碼;B代表水平、有限電機軸水平;V代表垂直、有限電機軸;x和y各為1≤2數字，分別表示連接位置和方向。

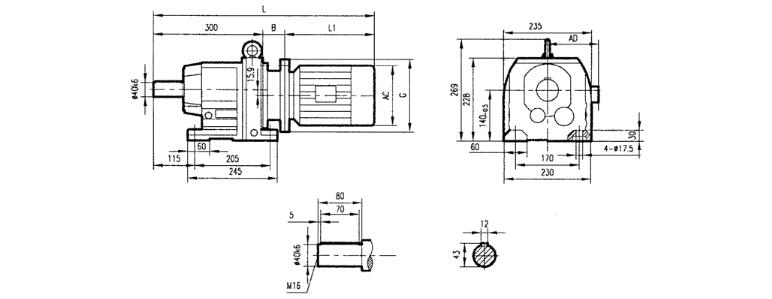

2.Y系列7.5KW(2極，4極)電機底座安裝尺寸如下：孔(寬)距216，孔(長)距178，前孔與軸端面的距離：169，孔徑：12。

3.電機底座的基礎通常由混凝土制成?；A墩的尺寸通常為100-150毫米，具體高度應根據電機規格、傳動方式和安裝條件來確定。

4.B和L的尺寸應根據底板或馬達座的尺寸來確定，但50-250 mm的邊緣應在四周釋放，通常為100毫米左右。基礎的深度應選擇地腳螺栓長度的1.5-2倍，以確保地腳螺栓埋地時有足夠的強度。

電機安裝類型代碼解讀

IM+B(或V)+阿拉伯數字(1-2位)

B：表示電機水平安裝，軸在使用時處于水平方向

V：指電機在使用時垂直安裝，軸垂直于水平方向。

描述：電機的主軸延伸端統一為"D"端。如果是雙軸延伸電機，則副軸延伸端統一定義為"N"端。

國際海底管理局裝置守則的釋義

B3/水平腳安裝在基礎構件上。

在基礎構件上安裝有法蘭安裝的B35水平借用腳

GB/T1455-1996臥式B5法蘭安裝

B6腳安裝在墻上，腳在D端左邊。

B7-水平腳安裝在墻上，地面腳安裝在D端的右側

B8/水平腳安裝在頂部

B9/D端無緣無故地安裝在D端機座端面上的水平D端蓋

B15臥式采用地面底主安裝，D端無緣無故蓋采用機座端面輔助安裝。

B20水平抬起腳，腳安裝在基礎部件上。

規則：只有一個數字代碼沒有輔助或附加安裝。

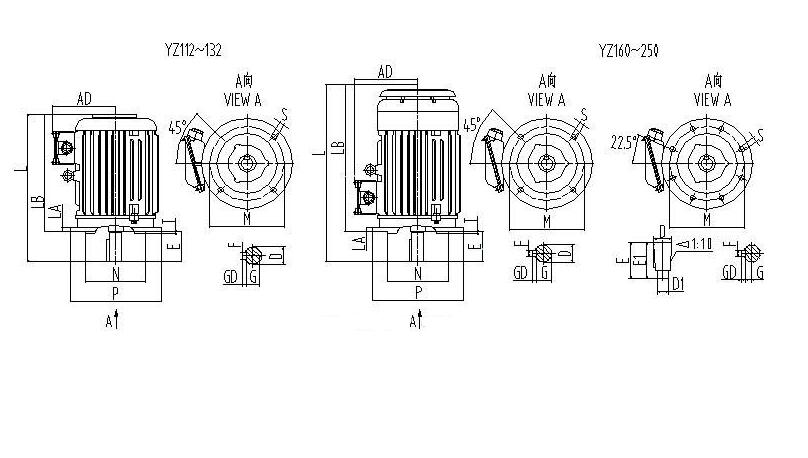

IMV安裝規則的解釋

V1立式法蘭安裝，D端向下

V15英尺安裝在墻上，附加安裝法蘭，D端朝下安裝

V3-垂直法蘭安裝，D結束

安裝在墻上的V5英尺，D端朝下

V6-垂直腳安裝在墻上，D-末端朝上

V8-立式D端無緣無故蓋，安裝D端機座端面，D端朝下

V9-立式D端無緣無故蓋，安裝有D端機座端面，D端朝上

V10-立式閥座有一個凸緣，并與其一起安裝，D端朝下

V16-立式閥座有一個凸緣，并與其一起安裝，D端朝上

以上代號僅為電機及基礎部件的安裝方式，與設備的連接方式則采用其他代號。

簡單地說，三相電動機的常用安裝方法是B3，B5，B35，B3有底座，沒有直接連接安裝法蘭，B5沒有底座，有直接連接安裝法蘭，B35有底座，有直接連接安裝法蘭。

用戶選擇電機時，主要參考的是作工參數，根據實際的作工需要選擇合適的電機型號，當然除了選擇默認的安裝方式以外，用戶還可以制定安裝方式選擇電機，這樣可以根據作工的空間來確定。
