伺服電機主要用于精確控制電機作工,伺服電機編碼器在故障以后如果要進行相關的拆除和更換,需要按照相應的步驟進行拆除,伺服電機編碼器內部構件相對比較復雜,因此在拆除時可以將其位置進行相應的標識和記錄。

如何更換伺服電機編碼器

1.伺服電機的轉子速度受輸入信號的控制,可以快速響應。在自動控制系統中,它用作致動器,具有機電時間常數小,線性度高,啟動電壓高等特點。體積被轉換為角位移或在電機軸上輸出的角速度。直流和交流伺服電機分為兩類,主要特點是當信號電壓為零時,沒有旋轉現象,轉速隨轉矩的增加而降低.

2.編碼器零位漂移,需要重新調整編碼器的安裝位置,直到伺服電機運轉正常為止。

(1)要把壞的編碼器的程序讀出來才行;

(2)通過編程來復制到新的編碼器上;

(3)就是安裝,最后是零版位調試。

(4)如果直接把新的編碼器換到伺服電機上去的話,伺服驅動器會出現“無法通訊”或“數據錯誤”“權編碼器故障”之類的呀報警。

3.伺服電機和編碼器是相對復雜的設備。如果不是專業人士,請不要輕易拆卸伺服電機,也不要敲打編碼器。安裝減速器時,還應輕拿輕放,不要敲打電機軸。拆卸伺服電機編碼器時需要擰下軸上的螺釘,然后將長軸上的較大的一個擰入,以將編碼器錐軸推出。伺服電動機是指控制伺服系統中機械組件運行的發動機。伺服電機編碼器是一種輔助電動機間接傳動裝置。

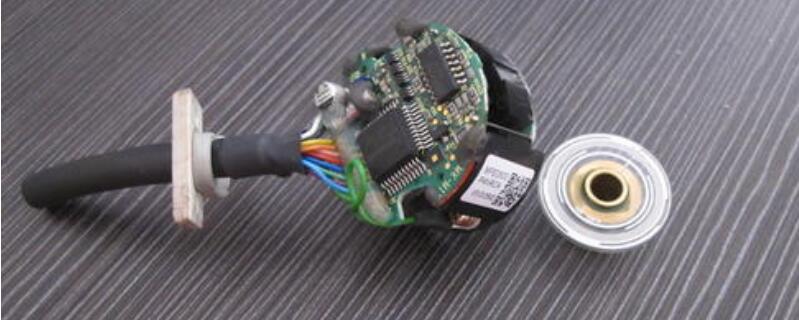

伺服電機編碼器拆卸圖

拆卸電機和編碼器時,請務必輕拿輕放,不要敲打它。(警報標簽也貼在編碼器上,不允許敲打)。拆卸電動機沒有問題。在卸下編碼器之前,請勿移動它。編碼器的拆卸方法:

1.卸開電機后蓋,編碼器的后蓋;

2.松開編碼器安裝螺絲版

3.旋轉電機轉子軸,使編碼器轉子上的標志和編碼器殼上的標志重合;

4.卸下編碼器,注意在裝卸的時候盡量使用特制螺絲頂出來,免得損壞編碼器;

5.旋轉新的編碼器,使編碼器的兩個標志重合安裝時;

6.安裝編碼器的順序和編碼器拆卸步驟相反。

7.注意：在安裝編碼器期間,請確保電機的轉子不同,否則會丟失轉子的相對位置。如果丟失了相對位置,則舊電動機將需要使用示波器來調整編碼器的安裝位置。

如果要更換伺服電機編碼器,就要對原先的伺服電機編碼器進行相應的拆卸。在拆除老的伺服電機編碼器時,要記錄先前所設置的參數,安裝新的伺服電機編碼器時可以進行仿照安裝。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
