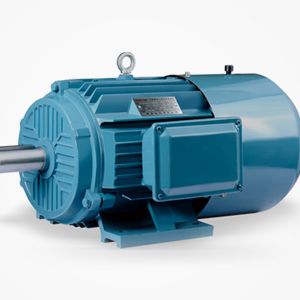

YEJ2系列電磁制動三相異步電動機

YEJ2系列電磁制動三相異步電動機由主電機和附加交流(或直流)制動兩部分組成。制動器配有手動釋放裝置，完成懸掛藍的安裝調試，停電釋放交流制動器無整流裝置吸合制動時間短..電機和交流制動器的優質鋁合金外殼具有重量小，制動時間輕的特點。

樣品下載在線咨詢

商品詳情

YEJ2系列電磁制動三相異步電動機同DMZ1系列電磁損耗電器及Y2系列三相異步電動機生產產品，用于實現快速駐車精確定位往復運動頻繁超程在機構傳動并可用于斷電安全)防滑)制動等場合。

電機是YEJ系列的改進產品，符合國家標準JB/T6456要求的電氣性能，滿足Y2系列電機技術標準。

該系列電機在電機失電時，在電機非拖軸末端裝有電磁制動器，電磁制動器的制動盤自動與電機后蓋結合產生摩擦制動力柜，使電機停止空載制動時間隨機座號由小到大從0.15到0.45S。

該系列電機廣泛應用于加工機床和運輸機械以及包裝木工，食品，化工，紡織車間，卷簾門等機械作為驅動力。

技術數據

型號	功率（KW）	轉速（r/min）	電流（A）	靜制動力矩（N.m）	空載快速制動時間不大于（S）	直流制動器工作電壓（V）	噪音dB（A）
90S-4	1.10	1500	2.70	15	0.2	99	72
90L-4	1.50	1500	3.70	15	0.2	99	72
90L-4	1.80	1500	4.20	15	0.2	99	72
100L1-4	2.20	1500	5.00	15	0.2	99	72

外形及安裝尺寸


機座號	安裝尺寸								凹緣孔數	外形尺寸不大于
機座號	B	D	E	F	G	N	S	T	凹緣孔數	L	CD
YEJ2801-4	φ165	Φ19	40	6	15.5	Φ130	φ12	3.5	4	347	150
YEJ2802-4	φ165	Φ19	40	6	15.5	Φ130	φ12	3.5	4	347	150
YEJ290S-4T	φ175	Φ24	7.1	8	20	Φ85	φ9	3.5	4	372	156
YEJ290L-4T	φ175	Φ24	7.1	8	20	Φ85	φ9	3.5	4	397	156
YEJ290L-4X	φ186	Φ24	30	8	20	Φ130	φ12	3.5	4	418	156
YEJ290L-4X	100×140	Φ24	30	8	20	Φ95	φ12	3.5	4	418	156
YEJ2100L1-4	φ215	Φ28	58	8	24	Φ152	φ15	4	4	472	150
