如何測量三角接線：三相電機的電阻

星形連接和三角形連接的電機原理相同，測量方法基本相同，只是功率較小的電機采用星形連接。測量前拆下接頭。通常，兆歐表用于測量電機的絕緣電阻。需要測量各兩相繞組的絕緣電阻以及各相繞組與外殼之間的絕緣電阻，以判斷電機的絕緣性能。

用兆歐表法測量絕緣電阻時，電壓在V以下的電機通常用V兆歐表法測量，電壓在~伏的電機用伏特兆歐表伏特兆歐表法測量電壓在伏特以上的電機。

在電機熱態(75)條件下，中小型低壓電機的絕緣電阻值應不小于0.5兆歐，高壓電機每千伏工作電壓的定子絕緣電阻值應不小于1兆歐，繞線轉子繞組每千伏工作電壓的絕緣電阻值應不小于0.5兆歐。電機次級電路的絕緣電阻不應小于1兆歐。

按照以下步驟測量電機的絕緣電阻：

(1)拆卸電機接線盒內六個端部的連接件。

(2)把mega-歐放平，先不要連接，搖兆歐表手要指向“”，然后用帶綁帶的測試夾將電表上“L”(線)和“E”(地)兩個端子短接，慢慢搖手柄，手要指向“0”。

(3)測量電機三相繞組之間的電阻。將兩個測試夾分別連接到任何兩相繞組的兩端，將電表水平放置，以每分鐘1轉的恒定速度搖動兆歐表，然后讀取指針的穩定指示值。

(4)用同樣的方法，依次測量各相繞組相和套管的絕緣電阻。但是，應該注意的是，桌子上標有“E”或“接地”的端子應該連接到機箱上未絕緣的地方。

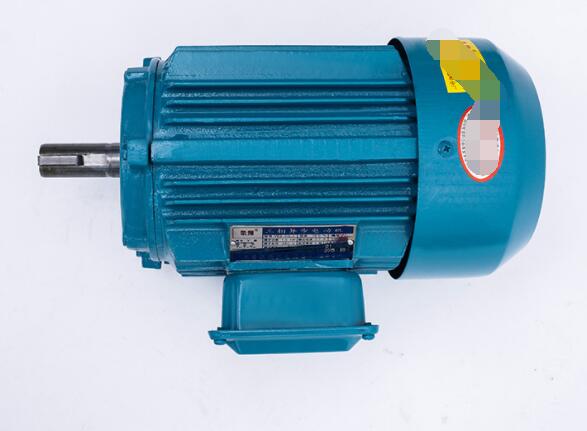

三角電機測量質量：如何測量判斷三相異步電機的質量?

測量冷DC電阻

測量DC電阻的主要目的是檢查電機三相繞組DC電阻的對稱性，即三相繞組DC電阻的平衡度，誤差不應超過平均值的5%。由于接線不正確、焊接不良、導線絕緣層損壞或線圈匝數錯誤，三相繞組的DC電阻將不平衡。

根據電機功率，繞組的DC電阻可分為高阻和低阻，10以上為高阻，10以下為低阻。測量方法如下：

(1)用萬用表測量高阻，或用直流電測量電流I和電壓U，然后根據歐定律計算出直流電阻R;

(2)低電阻應采用精度較高的電橋法測量，平均值應測量三次。測量絕緣電阻

測量兆歐表繞組的接地絕緣電阻和相間絕緣電阻，首先將三相繞組的六個端子分成U、V、W三對端子，然后將兆歐表“E”(地)接一相，將“L”(線)接另一相，以/min的速度均勻搖動1分鐘(允許速度誤差為20%)，然后讀取兆歐表指示的電阻值，用這種方法可以測量U-V、V-W、W-U之間的絕緣電阻三次。

然后將U、V、W三相的三個尾端(或首端)絞在一起，連接兆歐表的“L”(線)，再將“E”(地)接到底座上，也用測量相間絕緣電阻的方法測量對地絕緣電阻。

低壓電機通常采用兆歐表，對地絕緣電阻和相間絕緣電阻不應小于0.5M

絕緣電阻值過小，說明絕緣不良，通常是槽端突出的槽絕緣損壞或不突出槽或不包線，使導線與芯線發生碰撞所致。處理方法是在缺口端找出故障點，用襯紙絕緣紙消除故障點。如果沒有損壞且仍低于該值，耐壓試驗只能在干燥處理后進行。

測量子開路電壓。

當轉子靜止時，給定子繞組加上額定電壓，測量相間電壓。子開路電壓不得超過銘牌上規定值的5%，轉子三相繞組之間的相電壓與其平均值之間的誤差不得超過2%。
