防爆終端接線盒主要是用于電伴熱帶的末端，可以使伴熱帶尾端與外界隔絕，伴熱帶尾端耐老化、阻燃、絕緣性好，防爆終端接線盒怎么接?防爆接線盒規格及圖片有哪些?下面我們就來學習一下防爆終端接線盒怎么接，防爆接線盒規格及圖片。

防爆終端接線盒怎么接

1、首先拆開防爆終端接線盒，檢查有無損壞缺少零件的現象。

2、將兩端的電纜引入箱體，電纜兩端露30mm芯線。

3、接線盒所有的螺栓必須齊全，檢修時必須斷電源。

4、接線盒在使用時必須可靠接地。

5、尾端接線盒兩個螺母將接線盒封蓋、密封橡膠圈，套入電伴熱帶。

6、兩端的接地線編在一起，接到各自的內接地裝置上。

7、用電工膠帶纏繞電伴熱帶尾端。

8、用電工刀沿膠帶下方剝去防腐外護套，剪去露出的金屬編織層。

9、安裝接線盒底蓋，將電伴熱帶推進尾端接線盒內。

10、裝上墊圈壓緊壓板，擰好螺母，用膠帶將電伴熱帶尾端接線盒固定在管道上。

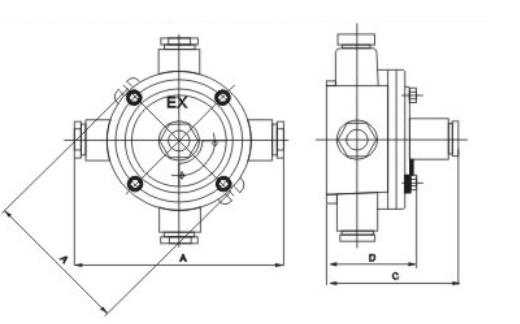

防爆接線盒規格及圖片

防爆方式:隔爆型防爆

防爆標志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6

額定電壓：AC220/380V

非標準電壓：12V/24V/36V/127V/660V

總開關電流：10A-800A

分開關電流：1A-630A

防護等級：IP54/IP55/IP65

螺紋規格：DN15-DN100/G1/2-G4寸

引入線規格：直徑6mm-80mm

引出線規格：直徑6mm-80mm

線端子數量:4

防爆接線盒代號：A一通平、F一通吊 、B直二通平 、G直二通吊 、C三通平、H三通吊 、D四通平 、I四通吊 、E直角二通平、J直角二通吊、

防爆終端接線盒接法其實也很簡單，主要需要注意的是防爆終端接線盒螺栓必須齊全，在剪除一些線的時候一定要使用電工刀，防爆接線盒規格及圖片在選擇防爆接線盒時就會有很詳細的規格說明，所以要注意選擇的防爆接線盒。
