當我們在拆卸小型電機的時候，應該先用儀表對整個機器進行檢查，以此來確定繞組對地絕緣是不是良好的，以及繞組之間有沒有短路或者短路的故障。做好這些以后，我們要在線頭、端蓋、刷架等地方做一個復位標記，一定要做到邊拆邊檢查。那么新型電機的拆卸步驟圖解是什么?有哪些步驟呢。

小型電機拆卸圖解示意圖

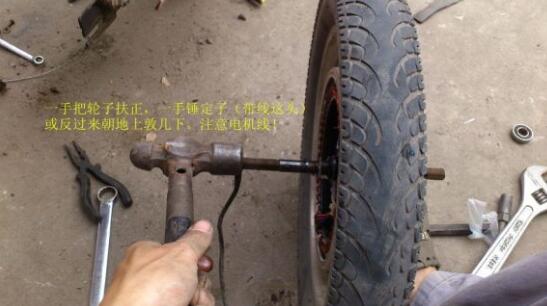

(d)用木板墊住轉軸前端，用錘子將轉子和后端蓋一起敲出擋塊。

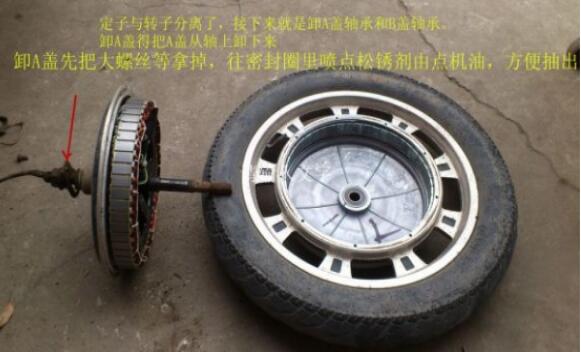

取出轉子。

(f)將木方放入定子鐵芯中頂住前端蓋，然后用錘子敲擊木方，取下前端蓋，最后取下前后軸承和軸承內蓋。

小型電機拆卸步驟

主要部件的拆卸方法

滑輪(或聯軸器)的拆卸:

標記皮帶輪(或聯軸器)的軸伸端(聯軸器端)的尺寸，然后松開皮帶輪上的固定螺釘或敲掉定位銷，在皮帶輪(或聯軸器)的內孔與轉軸的連接處加煤油，待穿透后松開被腐蝕的部分，然后用拉具慢慢拉出皮帶輪(或聯軸器)。如果拔不出來，可以用噴燈在皮帶輪外軸套周圍加熱。加熱時，用石棉或濕布包裹軸，并不斷向軸上澆冷水，以免引起軸隨護套膨脹而影響滑輪的拔出。

注意:加熱溫度不宜過高，時間不宜過長，以防變形。

(b)軸承拆卸:軸承拆卸可采用以下三種方法。

用拉具拆卸

拆卸時，拉具的爪必須牢牢抓住軸承的內圈，以免損壞軸承。

用銅棒拆卸

將銅棒對準軸承內圈，用錘子敲打銅棒。使用這種方法時，注意依次敲擊軸承內圈的相對兩側，不要敲擊一側，在軸承被敲出之前不要用力過猛。

將軸承拆卸到端蓋內孔時，將端蓋槽口朝上平穩放置，在軸承外圈下墊一塊木板，但木板不能抵住軸承，然后用直徑略小于軸承外緣的銅棒或其他金屬管支撐軸承外圈，用錘子從上到下敲擊，使軸承從下面出來。

鐵板夾緊拆卸步驟

用兩塊厚鐵板夾住軸承內圈，用可靠的支架將鐵板兩端立起，使轉子懸空。然后，在軸的上端面放一塊厚木板，用錘子敲打，使軸承出來。

(c)拉出轉子:在拉出轉子之前，轉子下方的氣隙和繞組端部應墊上紙板，以免拉出轉子時損壞鐵芯和繞組。對于小型電機，可以直接用手取出轉子，一只手握住轉軸，拉出轉子，再用另一只手握住轉子鐵芯，逐漸移出。

拆卸大型電機時，兩個人可以一起操作，每個人握住轉軸的一端，逐漸向外移動轉子。如果鐵芯較長，一端不好輸出，可以在軸上套一根金屬管作為假軸，方便輸出。大型電機必須用起重設備吊出。

用提升設備提升轉子

1-鋼絲繩;2-襯墊(紙板或紗線端);

3-轉子鐵芯可以靠在定子鐵芯上，但不要接觸繞組;

4-重心;5-不要將繩索掛在核心風道內;6-括號;

小型電機的結構相對來說還是比較簡單的，因此在它的拆卸圖解看起來也比較好懂。小型電機拆卸的時候，因為該電機有重量輕，體積小的優勢，因此，它的拆卸過程還是比較簡單的，而單相電機在拆卸的時候，可能會相對復雜一點，不過只要注意，在拆卸的時候，不要碰壞開關就好了。
