變頻電機是交流三相異步電機之一,主要使用的電源是交流電,其原型是鼠籠型的三相異步電機,變頻電機普通的鼠籠型三相異步電機的基礎上進行相應的改造與設計,制作成為了如今的變頻電機。

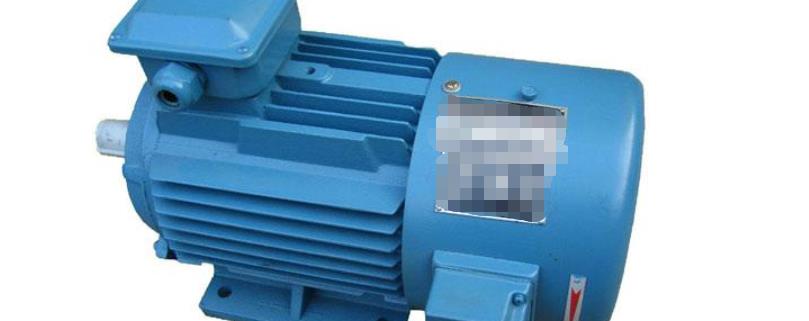

什么是變頻電機

變頻電機簡單一點理解可以理解為交流電機,變頻電機基本上都是交流電機。變頻電機值得的是在標準環境條件下,以100%額定負載在10%~100%額定速度范圍內連續運行,溫升不會超過該電機標定容許值的電機。

1.國內生產的電機,一般調頻范圍是5-100Hz。變頻電機在其調頻范圍內,轉速變化后,轉矩也會發生變化。5-50Hz是恒轉矩調速,可以認為轉矩是不變的。50-100Hz是恒功率調速,轉矩是變小的,此范圍內頻率越高轉矩越小。

2.交流電機在啟動的時候電流會是工作電流的7-8倍甚至更大。一般小交流電機可以直接啟動。但是大型交流電機也就是超過7.5kw的電機啟動時候電流無比的大,這時候直接啟動會使電機發熱損壞另外對電網的沖擊也很可觀。所以需要加變頻器。

3.變頻電機實際上為變頻器設計的電機為變頻專用電機,電機可以在變頻器的驅動下實現不同的轉速與扭矩,以適應負載的需求變化。

4.變頻電機的優點

(1)調速容易,節能。可以擴大容量,實現高轉速和高電壓運行。

(2)無火花、防爆、環境適應能力強。交流電機結構簡單、體積小、慣量小、造價低、維修容易、耐用。

(3)可以實現軟啟動和快速制動。

變頻電機的設計依據

變頻電機的主設計的依據是旋轉電機_定額和性能、旋轉電機(牽引電機除外)確定損耗、三相異步電動機試驗方法、變頻器供電三相籠型感應電動機試驗方法、中小型三相異步電動機能效限定值及能效等級等等。

1、變頻電動機由傳統的鼠籠式電動機發展而來,把傳統的電機風機改為獨立出來的風機,并且提高了電機繞組的絕緣性能。在要求不高的場合如小功率和頻率在額定工作頻率工作情況下,可以用普通鼠籠電動機代替。點擊了解:變頻電機原理和接線圖,好壞判別方式。

2、變頻電機的絕緣等級高,采用高精度的軸承可以實現高速運轉;

(1)變頻電機目前已經成為主流的調速方案,可廣泛應用于各行各業無級變速傳動。

(2)尤其是隨著變頻器在工業控制領域的日益廣泛的應用,變頻電動機的使用也越來越廣泛。

(3)由于變頻電動機在變頻控制方面比普通電動機優越 ,無論我們在哪里使用變頻器,我們都不難看出變頻電機的外觀。

(4)變頻調速的經濟效益也非常顯著,對于泵和風扇,流體流量與速度的一階成正比,轉矩與速度的二階成正比,功率與 速度的三次方,速度降低,電動機功率功耗下降到三次方,因此變頻調速的節電效果非常顯著。

變頻電機的設計依據基本符合國家相關的標準,變頻電機是常見的三相異步電機的一種,使用的范圍廣泛,我設計在各個行業,目前變頻電機已經成為了主流的調速方案。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
