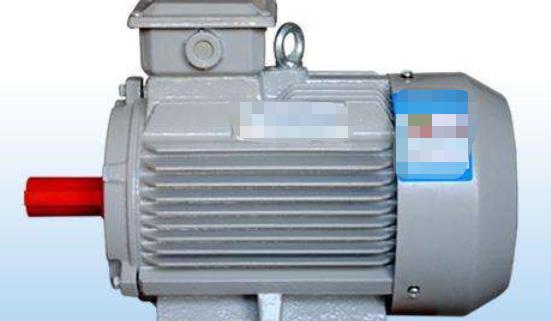

小電動機主要由三個部分組成,分別是定子、轉子、和附件組成。小電動機主要是體型較小的電動機,雖然體積較小,不過基本的附件是齊全的,和常規電機的基本構件組成差不多。

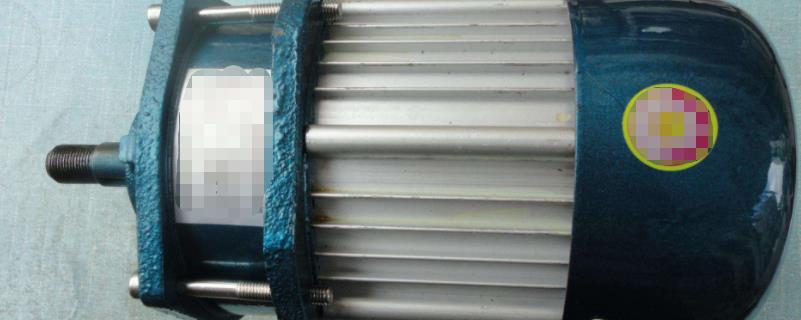

小電動機的主要三個部分

小電動機的定子包括機座、定子鐵心、定子繞組;小電動機的轉子包括轉軸、轉子鐵心、轉子繞組;小電動機的附件有 軸承、端蓋、風扇、風扇罩等。

1. 小電動機的定子是靜止部分,其定子鐵心電機磁路的一部分,主要作用是在其上放置定子繞組。定子鐵心的構造一般由0.35~0.5毫米厚表面具有絕緣層的硅鋼片沖制、疊壓而成,在鐵心的內圓沖有均勻分布的槽,用以嵌放定子繞組。定子鐵心槽型有半閉口型槽、半開口型槽、開口型槽。

(1) 半閉口型槽：電動機的效率和功率因數較高,但繞組嵌線和絕緣都較困難。一般用于小型低壓電機中。

(2) 半開口型槽：可嵌放成型繞組,一般用于大型、中型低壓電機。所謂成型繞組即繞組可事先經過絕緣處理后再放入槽內。

(3) 開口型槽：用以嵌放成型繞組,絕緣方法方便,主要用在高壓電機中。

2. 小電動機的定子繞組是電動機的電路部分,主要的作用是在通入三相交流電后產生相應的旋轉磁場。定子繞組的主要構造是由三個在空間互隔120°電角度、隊稱排列的結構完全相同繞組連接而成,這些繞組的各個線圈按一定規律分別嵌放在定子各槽內。其主要絕緣項目有三種對地絕緣、相間絕緣、匝間絕緣。絕緣是指保證繞組的各導電部分與鐵心間的可靠絕緣以及繞組本身間的可靠絕緣。

(1)對地絕緣：定子繞組整體與定子鐵心間的絕緣。

(2)相間絕緣：各相定子繞組間的絕緣。

(3)匝間絕緣：每相定子繞組各線匝間的絕緣。

3. 小電動機機座作用固定定子鐵心與前后端蓋以支撐轉子,并起防護、散熱等作用。機座通常為鑄鐵件,大型異步電動機機座一般用鋼板焊成,微型電動機的機座采用鑄鋁件。

4. 小電動機的轉子屬于旋轉部分,是電機磁路的一部分,主要的作用是在鐵心槽內放置轉子繞組。

5. 小電動機轉子繞組的構造所用材料與定子一樣,由0.5毫米厚的硅鋼片沖制、疊壓而成,硅鋼片外圓沖有均勻分布的孔,用來安置轉子繞組。

(1) 通常用定子鐵心沖落后的硅鋼片內圓來沖制轉子鐵心。一般小型異步電動機的轉子鐵心直接壓裝在轉軸上,大、中型異步電動機的轉子鐵心則借助與轉子支架壓在轉軸上。

(2) 小電動機的轉子繞組作用是切割定子旋轉磁場產生感應電動勢及電流,并形成電磁轉矩而使電動機旋轉。

6. 小電動機的其它附件：

(1) 小電動機的端蓋主要起支撐作用;

(2) 小電動機的軸承主要是連接轉動部分與不動部分;

(3) 小電動機的軸承端蓋可以起到保護軸承的作用;

(4) 小電動機風扇主要是冷卻電動機。

小電動機是常用的電機之一,根據電機具體使用的電源類型不同,可以分成直流小電動機和交流小電動機。一般來講交流小電動機使用的頻率要比直流小電動機高。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
