電動機的結構基本比較簡單,主要有兩部分組成還有相應的其他附件綜合組成。電動機的工作原理是因為磁能和電能之間的相互作用而產生的相應的驅動力支持電機進而運轉作工的過程。

電動機的結構及工作原理

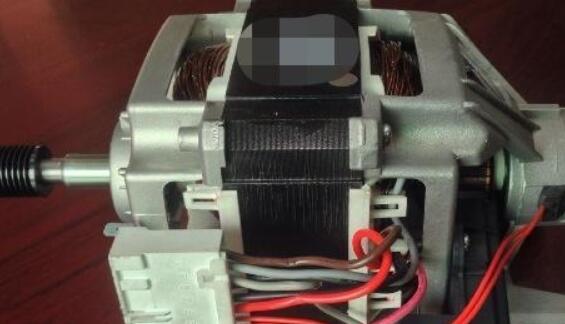

電動機是由定子(固定部分)和轉子(轉動部分)兩個基本部分組成。

1.定子：定子是電動機靜止不動的部分。定子由定子鐵芯、定子繞組和機座三部分組成。定子的主要作用是產生旋轉磁場,而轉子的主要作用是在旋轉磁場中被磁力線切割進而產生(輸出)電流。

2.轉子：根據ISO標準,由軸承支撐的旋轉體稱為轉子。轉子多為動力機械和工作機械中的主要旋轉部件。典型的轉子有透平機械轉子、電機轉子、各種泵的轉子和透平壓縮機的轉子等。轉子在某些特定的轉速下轉動時會發生很大的變形并引起共振,引起共振時的轉速稱為轉子的臨界轉速。

3.電動機的工作原理：電機的形式很多,但其工作原理都基于電磁感應定律和電磁力定律。因此,其構造的一般原則是：用適當的導磁和導電材料構成互相進行電磁感應的磁路和電路,以產生電磁功率,達到能量轉換的目的。三相異步電機是感應電機,定子通入電流以后,部分磁通穿過短路環,并在其中產生感應電流。短路環中的電流阻礙磁通的變化,致使有短路環部分和沒有短路環部分產生的磁通有了相位差,從而形成旋轉磁場。通電啟動后,轉子繞組因與磁場間存在著相對運動而感生電動勢和電流,即旋轉磁場與轉子存在相對轉速,并與磁場相互作用產生電磁轉矩,使轉子轉起來,實現能量變換。

三相異步電動機的結構及工作原理

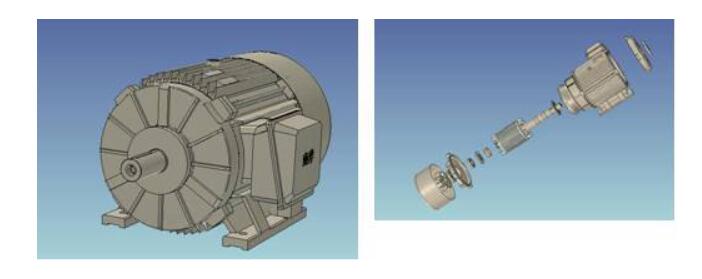

三相異步電動機由靜止的定子和旋轉的轉子兩個重要部分組成,定子和轉子之間由氣隙分開。

1.三相異步電動機的定子

定子由定子鐵心,定子繞組,機座和端蓋組成。 底座的主要功能是支撐電動機的各個部分,因此它應具有足夠的機械強度和剛度,通常由鑄鐵制成。 為了減少渦流和磁滯損耗,定子鐵心與0.5毫米厚的涂有絕緣漆的硅鋼片堆疊在一起。 鐵芯的內圓周上有許多均勻分布的槽,并且定子繞組嵌入在槽中。

2.定子繞組分布在定子鐵芯的槽中。 小型電動機的定子繞組通常用漆包線纏繞。 三相繞組在定子的內周空間中彼此間隔120°。 有六個出口端,分別連接到電動機。 在接線盒的端子上。 三相定子繞組可以星形或三角形連接,如圖7-3所示。連接方法取決于電機的額定電壓和三相電源電壓。 通常,三個繞組的第一端分別由U1,V1和W1表示,并且兩端分別由U2,V2和W2表示。

3.轉子由轉子芯,轉子繞組,旋轉軸和風扇組成。 轉子鐵芯也用0.5 mm厚的硅鋼板沖孔以形成轉子沖孔板,并堆疊成圓柱形,然后將其壓在旋轉軸上。 外圍表面上打有用于放置轉子繞組的凹槽。 根據轉子的繞組形式,異步電動機可以分為繞組型和鼠籠型兩種。 繞線轉子的繞組與定子繞組相同,并且也是三相繞組。 繞組的三個端部連接在一起(Y型),并且三個第一端部分別連接到旋轉軸上的三個絕緣銅滑環。 滑環上的電刷連接到外部電路的壓敏電阻,以便調節速度或更改電動機的啟動性能。

4.工作原理

當電動機的三相定子繞組 通入三相對稱交流電后,將產生一個旋轉磁場,該旋轉磁場切割轉子繞組,從而在轉子繞組中產生感應電流(轉子繞組是閉合通路),載流的轉子導體在定子旋轉磁場作用下將產生電磁力,從而在電機轉軸上形成電磁轉矩,驅動電動機旋轉,并且電機旋轉方向與旋轉磁場方向相同。
