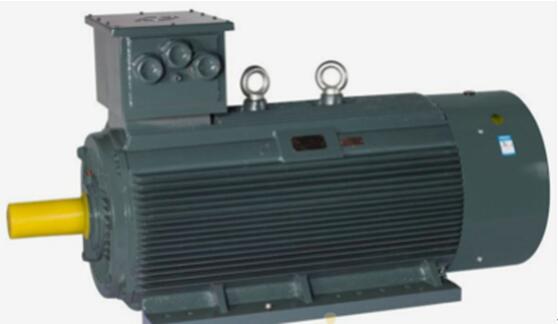

變頻電機是對頻率進行各種轉換的電機，實現電機不同速度的運行、各種電流它都可以交替使用變換，對輸入的能量進行變頻以達到所需要的變速和調速效果。今天給大家分享變頻電機的接線圖，順便講講它的分類和控制方式。

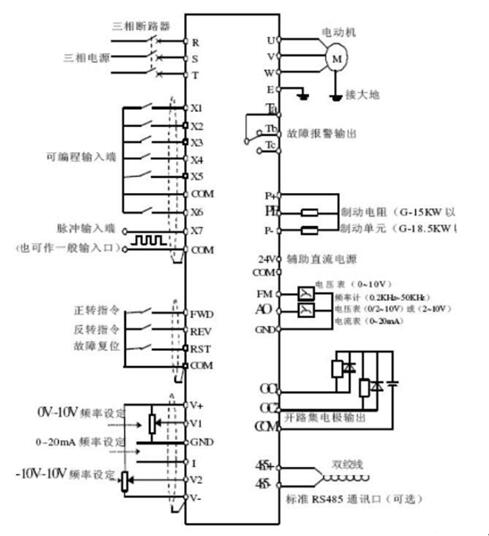

變頻電機接線實物圖

S、T為輸入，U、V、W為輸出，電機在進行工頻作業時輸出端U、V、W要與輸入端U、V、W相序一至。，R、S、T三個端口為電源輸進口，輸出端口為U、V、W，分別接到依次接上。

在接線過程中，要對變頻器的頻率、作業操作方法電流的最高頻率和根柢頻率進行設定，這時變頻電機的最高輸出電壓和額定電壓也可以改動，可以依照廠家的相應的變頻器參數進行后續的設定。

變頻器的分類方法

變頻器的主要作用明確，它的相關分類方法有很多。這里簡易例舉：

按照工作方式的不同可以分為電壓型變頻器、電流型變頻器

按照開關方式的不同可以為分為PAM控制變頻器，PWM控制變頻器、高載頻PWM控制變頻器

根據其工作原理的不同可以分為V\F控制變頻器、轉差頻率變頻器和矢量控制變頻器

按照用途的不同 可以分為通用變頻器、、單向變頻器、三項變頻器、高頻變頻器和高性能專用變頻器。

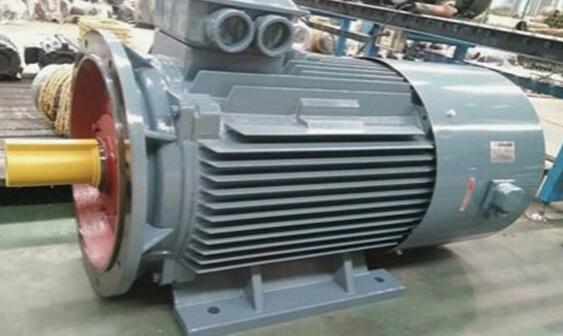

變頻電機的控制方式有哪些

變頻電機的控制方式也有很多，根據電機的特性和其他相應要求，它的控制方式不同，控制效果也不一樣。目前變頻器的主要控制方式分為四大類。

U/f恒定控制：改變電機電源的頻率和電壓，使電動機在較寬的調速范圍內，效率和功率因數不變。其缺點是無法準確控制電機的實際轉速。

轉差頻率控制：通過控制轉差頻率控制轉矩與電流，它的速度靜態誤差小，然而性能不是特別良好。

矢量控制：又叫做磁場定向控制，經過相應的電流的變換逆變換實現對異步電機的可控制。可以對電動機到全方位的調速效果，不過需要對電動機的相應參數進行一系列的計算，對參數的準確性要求很高。

直接轉矩控制：直接控制轉矩來達到控制定子磁鏈，不需要輸入太多的轉速信息，控制性能良好，很容易得出相對的同步速度，進而實現無速度傳感器。因此也被稱為無速度傳感器直接轉矩控制。

變頻電機廣泛應用于多種機械領域，被控的對象要求各個根本不同，在工程中要依照其對應的需求選擇相應的變頻器，才能讓變頻器最合理的被應用。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
