什么是剎車電機呢?剎車電機是完全封閉的自帶風扇降溫系統，屬于鼠籠型電機，并且附帶直流電磁鐵制動器的異步電機。制動方式是失電制動，制動電源由接線盒內的整流器供給。

了解剎車電機的特點

剎車電機最主要的要求是高精準度，剎車電機的特點是快速制動、準確定位、安全性和可靠性、可更換使用、簡單結構、簡單更換和維護等。

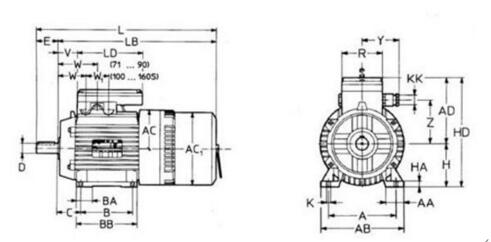

剎車電機的后方有電磁抱剎。當電機被供給電源時，它又被接通電源并關閉。此時不制動電機。電機切斷電源后，電磁抱剎也會切斷電源。電磁抱剎因彈簧的作用而停止電機。

如上圖可見全橋的兩個AC輸入端連接到電機的任意兩個輸入端，輸入380V AC與電機同步連接，兩個DC輸出端連接到制動勵磁線圈。工作原理是當電機接通電源時，線圈的直流功率產生吸引，將兩個摩擦面分離到尾部，電機自由旋轉，反之電機則由彈簧回流力制動。根據電機功率，線圈電阻為數十至幾百歐姆。

了解剎車整流器的特點

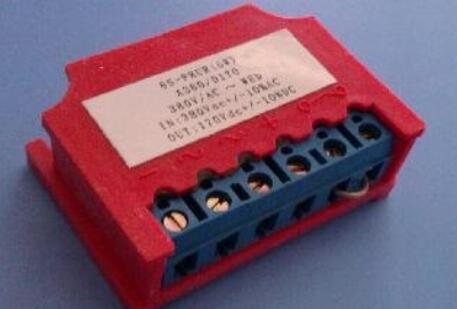

剎車整流器是一個整流裝置，可以看作是將交流電轉換為直流電的裝置，主要具有兩個功能：一是將交流變成直流;二是經濾波后供給負載。

電機剎車整流器接線圖

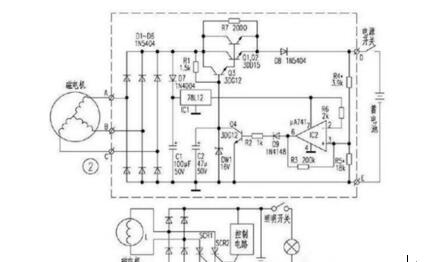

裝置的電路如上圖所示：磁性的輸出交流電由二極管D1至D6整流后成為脈動的直流電壓，以兩種方法輸出。一種是由Q1至C2構成的典型晶體管串聯電壓穩定電路，輸出電壓穩定后16V的電壓，經由D8對電池充電。另一方面，由D7分離，由C1濾波，由IC1穩定化，得到12V的DC穩定電壓，作為向運算放大器IC2供給電力的基準電壓，經由電阻R6與IC2的銷軸銷連接，電池電壓由R4、R5分壓，作為比較電壓，作為IC 2被發送到③腳。電池電壓不滿14時。當電壓為4V時，施加到IC2③腳的比較電壓比12V基準電壓低，運算放大器的輸出低電平，Q4被切斷，Q1至Q3正常輸出16V的電壓。

經過文字以及對電路圖片的講解是否對電機剎車整流器裝置更加的了解，并且有了更加深入的印象以及認識了呢?電路錯綜復雜，但一條條理清思路后將會是豁然開朗。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
