電動葫蘆門式起重機組成結構介紹(電動葫蘆門式起重機結構簡介)

發布時間：2022-10-28 12:25:01 瀏覽數：2541次

電動葫蘆門式起重機主要由金屬結構、起重機操作機構、電動葫蘆和電氣控制系統等組成。結構組成見隨機圖。根據不同特點，簡要介紹如下：

1.金屬結構

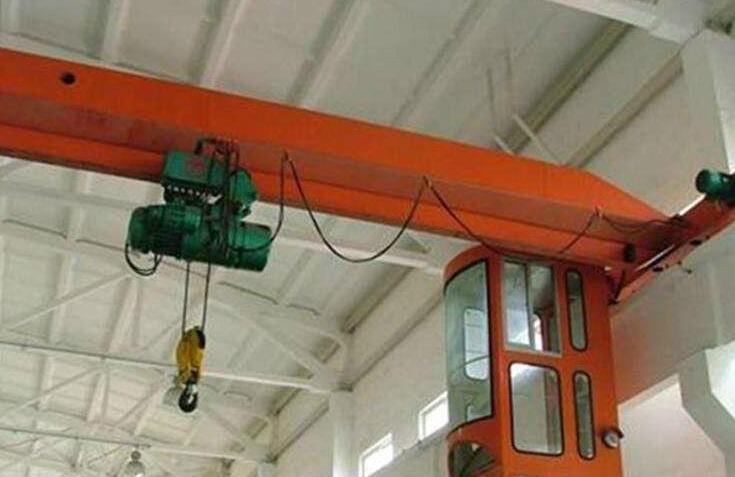

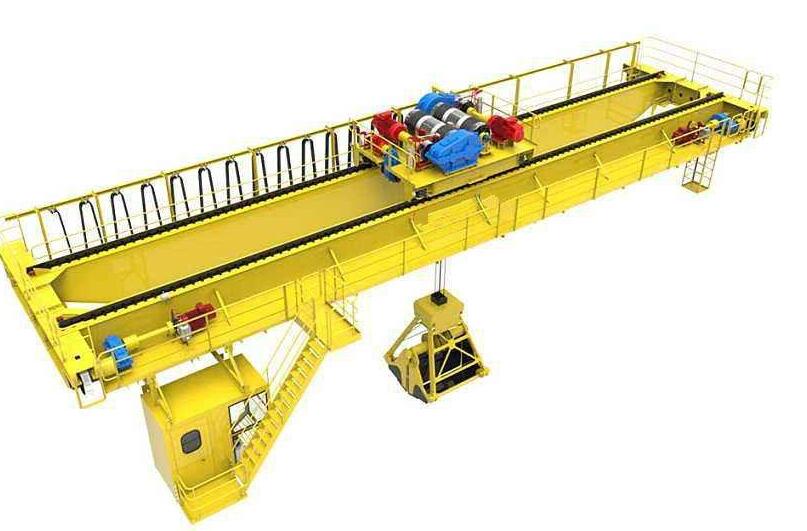

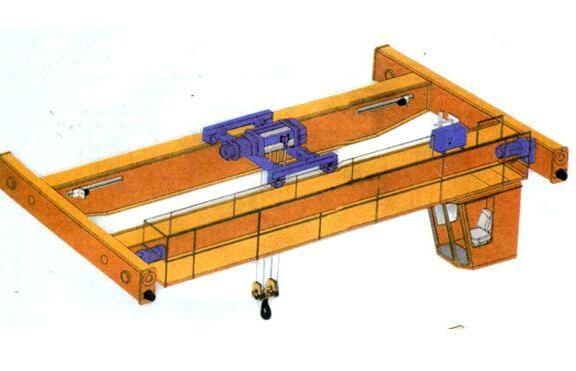

A.司機室操作的金屬結構主要由主梁、支腿、下梁、司機室、梯子等組成。主梁由板材和工字鋼組成。支腿和下橫梁主要由槽鋼或鋼板構成。主梁、支腿和下梁采用法蘭螺栓連接，安裝方便。司機室固定在主梁下方靠近支腿一側的安裝架上，視野開闊。梯子便于人們進入駕駛室。

B.底層金屬結構主要由主梁、支腿、下橫梁等組成。主梁由板材和工字鋼組成。支腿和下橫梁主要由槽鋼或鋼板構成。主梁、支腿和下梁采用法蘭螺栓連接，安裝方便。

2.起重機操作機構

起重機的行走機構通過電機直接與減速器連接，然后與驅動輪連接。通過控制電機的正反轉，可以實現起重機的前后移動。

3.電動卷揚機

電動葫蘆是提升和運行的機械裝置。請參考電動葫蘆的使用說明書。

4.電氣控制系統

電氣控制系統配有總接觸器、各種機構的接觸器、空氣開關、消防限位開關、門檻限位開關、起重機運行限位開關等。并具有極限保護、短路保護、過載保護等功能。

4.1地面作業電氣系統的組成：

1)主要控制設備包括：按鈕箱、小車、起重控制箱等。控制電壓為36V。

2)大車、起重控制箱

大車和起重控制箱用于整機電氣設備的短路保護和各機構電氣設備的配電。主電源斷路器和主電源接觸器安裝在小車和起重控制箱上。

3)提升機構

升降機構采用升降控制箱，升降限位采用消防開關。

4).限位開關和安全開關

起重機運行和提升機構中有限位開關，用于限制每個機構的行程。當限位開關動作時，電路被切斷，機構停止運行，確保了安全。

5).其他的

按下急停按鈕，主電源接觸器斷開，所有機構停止工作。它有緊急停車等功能。

6).地面操作電子控制系統操作說明：

前操作人員必須注意操作環境和操作人員的安全。檢查緊急停止按鈕是否復位；按下啟動按鈕，主接觸器通電后自鎖，按下升降按鈕實現升降，采用熄火限位開關實現升降限位；按下小車運行按鈕來回移動；按下起重機操作按鈕左右移動。運行時，觸摸起重機運行限位開關后，只能反方向旋轉使起重機運行。遇到緊急情況時，可按下急停按鈕，整個起重機斷電(注意急停按鈕復位后，起重機才能啟動)。

4.2氣動電氣系統的組成：

1)主要控制設備包括：按鈕箱、單梁控制箱等。控制電壓為36V。

2).控制箱

控制箱用于保護整個起重機的電氣設備，并向各機構的電氣設備配電。

保護柜配有主電源斷路器、主電源接觸器等。

3)提升機構

升降機構由觸摸裝置控制，升降限位由消防開關控制。

4).限位開關和安全開關

5).其他的

按下急停按鈕，主電源接觸器斷開，所有機構停止工作。它有緊急停車等功能。

6).氣動電子控制操作說明書

操作前，必須將門關閉，以關閉門開關。檢查緊急停止按鈕是否復位。空氣開關閉合后，電源指示燈亮，表示電源已接通。按下啟動按鈕，主接觸器通電后自鎖，工作電源指示燈亮，表示可以工作；旋轉升降轉換開關，接觸器1和2可分別接通并聯鎖，實現升降，采用熄火限位開關實現升降限位；旋轉卷揚機操作轉換開關，接觸器3和4可分別接通并互鎖，實現左右移動；旋轉起重機操作轉換開關，接觸器5和6可以分別接通和聯鎖，從而來回移動。逆著起重機運行限位開關運行后，起重機只能反方向旋轉運行。遇到緊急情況時，可按下急停按鈕，整個起重機斷電(注意急停按鈕復位后，起重機才能啟動)。開關只有在門關閉時才能打開，從而保證了操作人員的安全。

操作人員必須操作電鈴開關，打開電鈴提示他人。控制系統的司機室照明和信號電源由同一臺隔離變壓器供電，變壓器AC36V輸出為250VA。滿負荷運行時，其負荷不應超過其相應電壓端子額定容量的80%。嚴禁超負荷運行。補充運行時，司機室照明和信號電源由同一臺隔離變壓器供電，變壓器滿負荷運行時輸出AC220V為1.8KVA，其負荷不應超過其相應電壓端子額定容量的80%。嚴禁超負荷運行。
